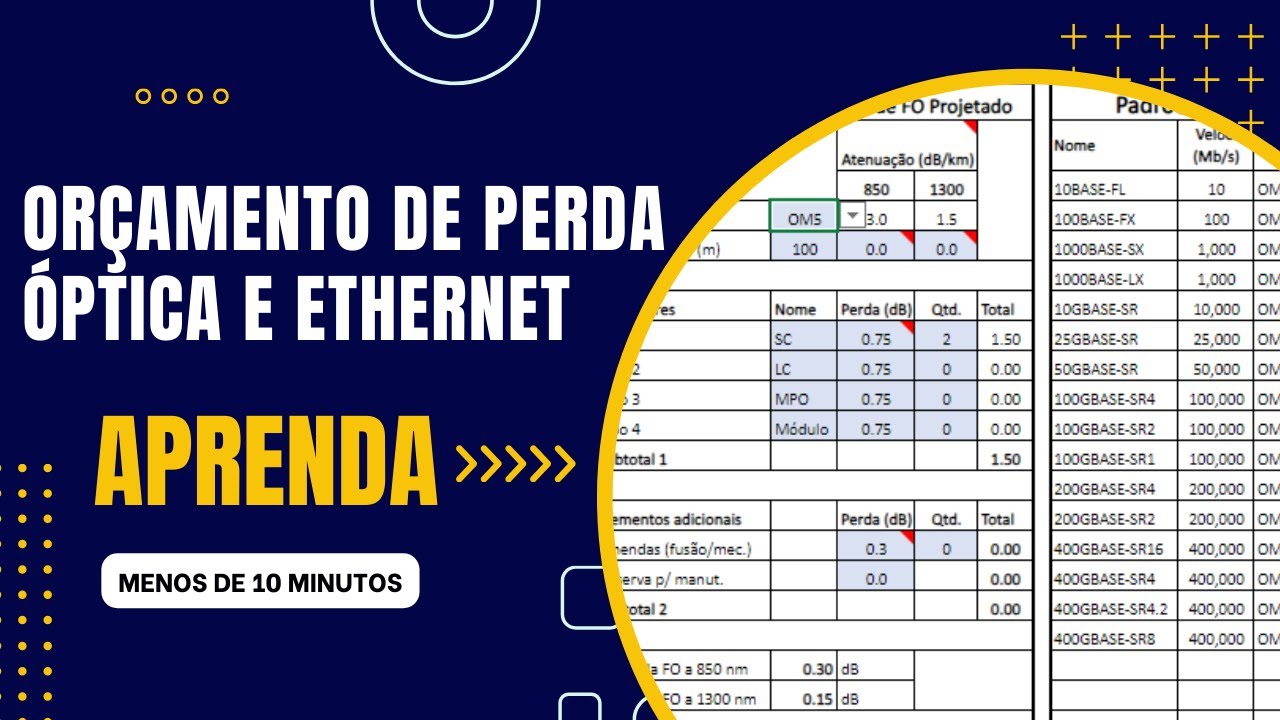

Esta planilha permite que você projete seu link de fibra óptica e veja qual seu balanço de perda óptica e verifique quais aplicações do padrão Ethernet (IEEE 802.3) são compatíveis com ele!
Preencha os dados do link óptico (tipo de fibra, comprimento total, quantidades de conexões e emendas) e a planilha calculará e exibirá:
– O balanço (orçamento) de perda óptica do link em ambos os comprimentos de onda padronizados (conforme norma nacional NBR 14565 e ISO/IEC 11801);
– Quais padrões Ethernet IEEE 802.3 são compatíveis com esse link, com essas determinadas condições.
Atenção: são utilizados valores padrões para as perdas (atenuações) dos componentes ópticos (você pode alterar a perda de conexão e emenda). As aplicações Ethernet mostradas são apenas aquelas compatíveis com o padrão IEEE 802.3, podem existir transceivers (GBIC, SFP etc.) proprietários que apresentem requisitos diferentes, não sendo listados aqui. Se a tabela não couber na janela, use a barra inferior e a lateral para rolar horizontalmente e verticalmente.
CAMPOS (Componentes Ópticos do Link de FO Projetado)
Categoria da FO: a categoria de desempenho da fibra, seja multimodo (OM1 a OM5) ou monomodo (OS1 a OS2), conforme as normas ABNT/NBR 14565 e ISO/IEC 11801; ao escolher a categoria da fibra, ao lado direito são exibidas as atenuações específicas em ambos os comprimentos de onda, conforme essas normas, em dB/km; é possível digitar atenuações personalizadas logo abaixo – nesse caso, a atenuação personalizada se sobrepõe à padrão; para remover a atenuação personalizada, basta deixá-la com o valor zero;
Comprimento (m): comprimento do link completo (canal óptico), incluindo cabos, pigtails e patch cords ópticos, entre equipamentos ativos;
Conectores: até quatro tipos de conectores; para cada conector, pode-se digitar um nome (opcional, apenas para documentação), a perda máxima por conexão (par de conectores acoplados, sendo que 0,75 dB é padrão pelas referidas normas, mas é possível mudar esse valor) e a quantidade de conexões no link (normalmente, o mínimo é de 2 conexões, correspondendo aos distribuidores ópticos em ambas as extremidades);
Elementos adicionais: a quantidade de emendas (por fusão ou mecânicas) no link e a perda máxima por emenda (0,30 dB é o padrão, mas é possível alterar); um valor em dB de reserva para futuros reparos (quando emendas adicionais podem ser necessárias);
Perda da FO: a perda calculada referente somente à fibra óptica nos dois comprimentos onda padrão, em decibéis (dB);
Perda total: a perda total calculada nos dois comprimentos onda padrão, incluindo a fibra, os conectores, as emendas e a reserva, em decibéis (dB).
CAMPOS (Padrões Ethernet (IEEE 802.3) Compatíveis com o Link de FO Projetado)
Nome: padrão Ethernet que identifica os transceivers da tecnologia;
Velocidade: a velocidade de rede desse padrão em Megabits por segundo (Mb/s ou Mbps);
FO: categoria de fibra óptica correspondente;
#fo: a quantidade de fibras necessárias para um único link do padrão em questão;
Comprimentos de onda: comprimentos de onda de luz utilizados na transmissão pelo padrão, em nanômetros (nm);
Distância máxima: a distância máxima que o padrão suporta sobre a categoria selecionada de fibra, em metros (m);
Lane rate: taxa de transmissão de cada transmissor utilizado pelo padrão, em Mb/s (M) ou Gb/s (G);
Perda máxima: atenuação máxima que o link pode apresentar para o funcionamento do padrão, em decibéis (dB);
Padrão: nome do adendo à norma IEEE 802.3 onde esse padrão de rede foi especificado.
Acesse a versão em inglês desta calculadora.
